ACCELERA la trasformazione della tua fabbrica digitale
Collega il fisico e il digitale per sbloccare nuove intuizioni sulla fabbrica digitale
Fabbrica digitale
Accelera la tua trasformazione digitale con Analog Devices
La fabbrica digitale è uno stabilimento le cui operazioni si basano sui dati. I dati operativi provenienti dai dispositivi, dai robot e dalle macchine dello stabilimento vengono combinati e analizzati per ricavare rapidamente nuove informazioni e informare il processo decisionale. Queste informazioni sono fondamentali per sbloccare la capacità dello stabilimento attraverso un maggiore utilizzo, l'ottimizzazione dei flussi di produzione, l'aumento dell'efficienza energetica e la riduzione dell'uso delle materie prime.
Nell'ambito della smart factory, la gamma di ricetrasmettitori master e dispositivi IO-Link di Analog Devices offre un mezzo flessibile per spostare l'intelligenza dal PLC ai sensori dello stabilimento. Mentre gli impianti di lavorazione, spesso un'estensione della smart factory, vengono modernizzati aggiungendo l'Ethernet ad alta velocità agli strumenti di campo, spesso distribuiti in ambienti remoti e a sicurezza intrinseca, utilizzando lo standard Ethernet-APL.
Digitalizza e collega senza problemi le apparecchiature di automazione della tua fabbrica digitale con le soluzioni di misura e connettività di ADI, collaudate e facili da utilizzare.
Analog Devices consente di realizzare la fabbrica digitale del futuro
Scopri come ADI sta creando un ponte tra il mondo fisico della fabbrica e il controllo centralizzato, rilevando, misurando e interpretando con precisione l'ambiente, per poi trasmettere i dati in modo sicuro in tutta la rete dello stabilimento.
Smart Factory: Prodotti in primo piano

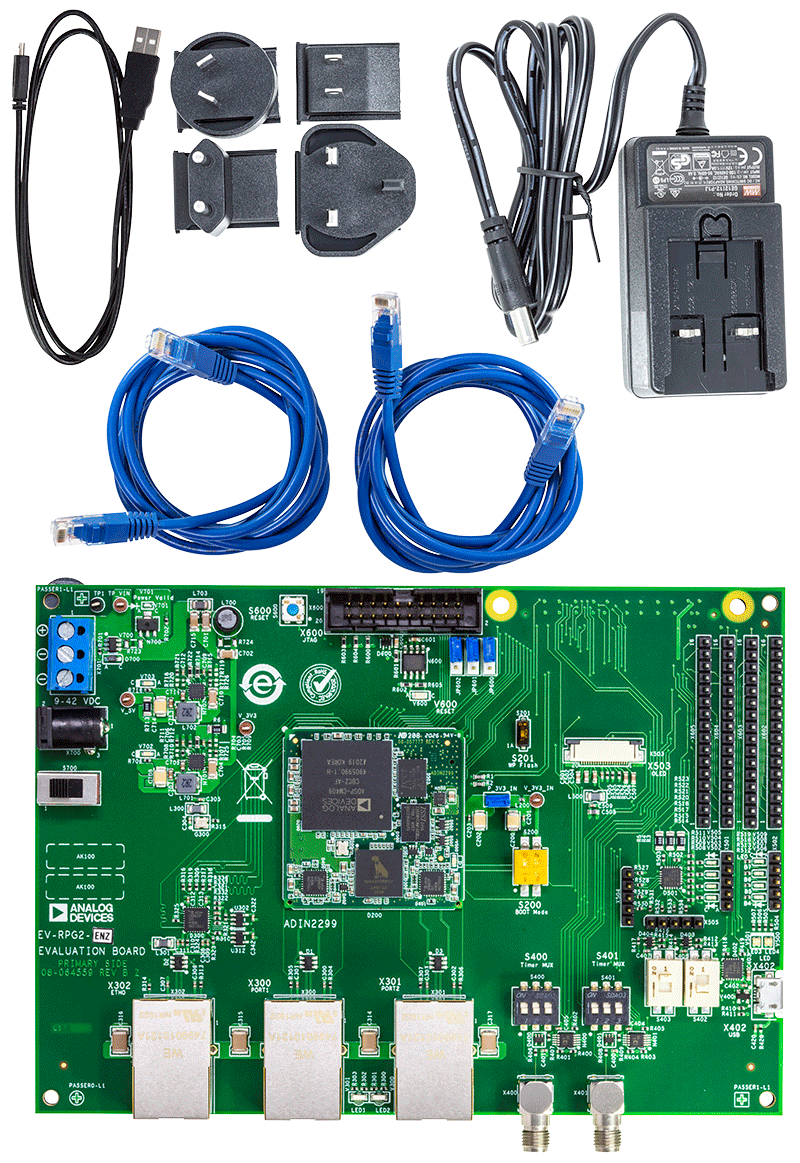

Kit di valutazione ADIN2299
Piattaforma Ethernet industriale a due porte multiprotocollo
Gli evaluation kit forniscono una valutazione end-to-end del percorso di comunicazione dal processore host al controller logico programmabile (PLC) o allo strumento basato su PC.
Gli evaluation kit sono in grado di verificare completamente il percorso di comunicazione tra il processore host e un PLC prima di integrare l'interfaccia di rete nel dispositivo di campo finale.
CARATTERISTICHE PRINCIPALI DEL PRODOTTO
- Supporto multiprotocollo
- Supporto protocollo precertificato
- Avvio e aggiornamento sicuri
- Modulo e design embedded per fattori di forma piccoli ed esclusivi
- Bassa potenza e bassa latenza
- Una solida polizia di rete garantisce un carico di rete PROFINET Classe 3
Applicazioni
- Automazione industriale e di processo
- Controllo del movimento
- Trasporti
- Energia
- Automazione degli edifici
MAXREFDES278
Attuatore solenoide a 8 canali IO-Link
Evaluation kit progetto di riferimento (MAX17608, MAX22200, MAX22514), transceiver IO-Link, comunicazione
La scheda progettata, costruita e testata qui illustrata è stata completamente assemblata e testata.
MAXREFDES278# è un progetto di riferimento per attuatore solenoide a 8 canali IO-Link® completo basato su un transceiver IO-Link MAX22514 con protezione integrata. Dimostra un attuatore solenoide a 8 canali che utilizza il driver ottale a solenoide con controllo seriale integrato da 1 A MAX22200 con FET integrati.
Applicazioni
- Automazione industriale
- Moduli attuatore
- Sistemi PLC e DCS
- Attuatori intelligenti
EVAL-AD4130-8
Evaluation board AD4130-8
L'evaluation kit EVAL-AD4130-8WARDZ presenta il convertitore analogico-digitale (ADC) AD4130-8 a 24 bit, a bassissima potenza e basso rumore.
La scheda EVAL-AD4130-8WARDZ si collega alla porta USB del PC attraverso la connessione alla scheda madre EVAL-SDP-CK1Z. Un’alimentazione USB di 5V attraverso il PC è regolata a 3,3 V per alimentare AD4130-8 e supportare tutti i componenti necessari.
Applicazioni
- Misurazioni di temperatura, come termocoppia, RTD e termistori
- Misurazione della pressione, come trasduttori a ponte
- Trasmettitori smart in ambito sanitario e degli indossabili
EVAL-AD7124-8-PMDZ
8 canali, basso rumore, bassa potenza, 24 bit, Sigma-Delta
ADC con PGA e scheda PMOD di riferimento
Questa scheda di prototipazione/evaluation board compatibile con PMOD è una scheda ADC Sigma-Delta a 24 bit a basso costo, basso rumore e con fattore di forma ridotto. Durante la prototipazione, questa scheda è usata in congiunzione con ADICUP3029 o qualsiasi altra piattaforma di sviluppo compatibile con PMOD.
CARATTERISTICHE PRINCIPALI DEL PRODOTTO
- ADC Sigma Delta a 24 bit
- Basso rumore, bassa potenza
- Collegabile alle piattaforme FPGA ed MCU
Applicazioni
- Tecnologia di automazione industriale (IAT)
- Soluzioni per edifici intelligenti
- Soluzioni di assistenza sanitaria
Dispositivi di livello fisico Ethernet industriale
Regolatori buck con interruttore di potenza interno
Regolatori buck ad alta tensione d'ingresso
Driver motore DC
Dispositivo alimentato (PD) SPoE
Microcontrollori a bassissimo consumo
Tutto sull’applicazione
Smart Factory: Sensore/attuatore IO-Link
I sensori e gli attuatori della smart factory facilitano il processo decisionale per supportare processi produttivi flessibili e prontamente ottimizzati. Analog Devices Inc. (ADI), la tecnologia IO-Link® trasforma i sensori tradizionali in sensori intelligenti per trasformare gli impianti industriali in fabbriche intelligenti configurabili in tempo reale.
Caso d'uso del sensore Smart Factory
Strumenti da campo
Benvenuti in prima linea nell'Industria 4.0. Gli strumenti da campo combinano sensori, attuatori, elaborazione intelligente del segnale e comunicazioni robuste, spesso operando negli ambienti più difficili. Questi dispositivi Intelligent Edge sono responsabili dell'acquisizione, dell'interpretazione e della comunicazione dei dati al cloud, dove algoritmi e analisi li trasformano in informazioni e azioni.
Caso d’uso degli strumenti da campo
Sensori industriali intelligenti AFE e misurazione
I sensori industriali intelligenti con comunicazione IO-Link sono comuni a un'ampia gamma di modalità di misurazione come pressione, temperatura, angolo e posizione. Grazie a combinazioni di tecnologie, strumenti e competenze preselezionate, le catene di segnali di precisione di ADI offrono un percorso di progettazione semplificato, con ottimizzazioni per le principali specifiche di prestazione dei sensori intelligenti come rumore, larghezza di banda, densità ed efficienza energetica. Le nostre catene di segnali analogici front-end (AFE) per sensori possono essere valutate e messe a punto rapidamente in base alle esigenze applicative, con circuiti LTspice® completi, articoli tecnici e soluzioni di gestione dell'alimentazione disponibili per il download.
| Componente n. | Funzione primaria del dispositivo | Protocollo interfaccia | Commenti | Gamma di tensioni di alimentazione | Pacchetto |
|---|---|---|---|---|---|
| MAX14828 | Ricetrasmettitore per dispositivi IO-Link | IO-Link | Ricetrasmettitore di dispositivi IO-link a basso consumo e di dimensioni ridottissime. | Da 9 V a 65 V | Quad sottile in confezione piatta, senza conduttori, 25-WLCSP-N/A |
| MAX14827A | Ricetrasmettitore per dispositivi IO-Link | IO-Link | Bassi Consumi, Piccolo, Doppio Driver, Piccolissimo, Doppio Driver, Ricetrasmettitore per dispositivi IO-Link | Da 9 V a 65 V | Quad sottile in confezione piatta, senza conduttori, 25-WLCSP-N/A |
| MAX22513 | Ricetrasmettitore per dispositivi IO-Link | IO-Link | Ricetrasmettitore IO-Link a doppio driver, con protezione da sovracorrente e DC-DC | Da 9 V a 36 V | 28-LFCSP-3.5X5.5X0.75,32-WLCSP-N/A |
| MAX22514 | Ricetrasmettitore per dispositivi IO-Link, ricetrasmettitore per dispositivi master IO-Link | IO-Link | Ricetrasmettitore con protezione dalle sovratensioni per dispositivi IO-Link con DC-DC | Da 8 V a 36 V | 24-LFCSP-4X5X0.75,25-WLCSP-N/A |
| MAX22515 | Ricetrasmettitore per dispositivi IO-Link, ricetrasmettitore per dispositivi master IO-Link | IO-Link | Ricetrasmettitore per dispositivi con protezione integrata | Da 9 V a 36 V | Quad sottile in confezione piatta, senza conduttori, 20-WLCSP-N/A |
Catena di segnali del sensore di temperatura generico IO-Link
AFE
| Componente n. | Risoluzione (Bit) | Velocità di campionamento (max) (SPS) | Architettura del dispositivo | Tipo di ingresso | Interfaccia di uscita dati | Potenza (tip) (W) | Pacchetto |
|---|---|---|---|---|---|---|---|
| AD7124-4 | 24 | 19.2k | Sigma-Delta | Differenziale Pseudo Differenziale, Single Ended | SPI seriale | 842µ | LFCSP a 32 piedini (5 mm x 5 mm x 0,75 mm con EP), LFCSP a 32 piedini (5 mm x 5 mm x 0,95 mm con EP), TSSOP a 24 piedini |
| AD7124-8 | 24 | 19.2k | Sigma-Delta | Differenziale Pseudo Differenziale, Single Ended | seriale, SPI | 842µ | LFCSP a 32 piedini (5 mm x 5 mm x 0,75 mm con EP), LFCDP a 32 piedini (5 mm x 5 mm x 0,95 mm con EP) |
Attuatore IO-Link (driver solenoide)
Driver motore DC
| Componente n. | Tipo di motore | No. di driver | Corrente di picco del motore (A) | Corrente RMS | Rilevamento di corrente integrato | VSUPPLY (min) (V) | VSUPPLY (max) (V) | RON totale (tip) (mO) | ISUPPLY (tip) (mA) | Controllo della direzione | Regolazione di corrente | Riferimento CR interno | Pacchetto |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX22200 | Elettrovalvola | 8 | 1.5 | 1 | Sì | 4.5 | 36 | 200 | 2.5 | Indipendente | interno | Sì | 32-LFCSP-5X5X0,75 |
Catena di segnali del sensore di temperatura IO-Link
sensori digitali di temperatura
| Componente n. | Funzione primaria del dispositivo | Interfaccia sensore di temperatura | Errore massimo su Temp (Deg) | Risoluzione (Bit) | 25°C Errore temp (tip) (Deg) | Risoluzione Temp (tip) (°C/LSB) | Interfaccia di uscita dati | Vs+ (min) (V) | Vs+ (max) (V) | Pacchetto |
|---|---|---|---|---|---|---|---|---|---|---|
| MAX31875 | Sensore di temperatura | Local | 2 | 12 | interfaccia seriale 2C | 1.6 | 3.6 | 4-WLCSP-N/A | ||
| ADT7420 | Sensore di temperatura | Sensore di temperatura interno | 0.5 | 16 | 0.25 | 0.0078 | Digitale, seriale 2C | 2.7 | 5.5 | LFCSP a 16 piedini (4mm x 4mm) |
Catena di segnali del sensore di pressione IO-Link
Convertitori A/D multiplexati
| Componente n. | Risoluzione (Bit) | Velocità di campionamento (max) (SPS) | SNR ADC in dBFS (tip) (dBFS) | ADC INL (max) (LSB) | Architettura del dispositivo | Tipo di ingresso | Interfaccia di uscita dati | Potenza (tip) (W) | Pacchetto |
|---|---|---|---|---|---|---|---|---|---|
| AD7124-4 | 24 | 19.2k | Sigma-Delta | Differenziale Pseudo Differenziale, Single Ended | seriale, SPI | 842µ | LFCSP a 32 piedini (5 mm x 5 mm x 0,75 mm con EP), LFCSP a 32 piedini (5 mm x 5 mm x 0,95 mm con EP), TSSOP a 24 piedini | ||
| AD4130-8 | 24 | 2.4k | 97.9 | 251.7 | Sigma-Delta | Differenziale Pseudo Differenziale, Single Ended | seriale, SPI | 57.6µ | WLCSP a 35 sfere (2,70 mm x 3,56 mm x 0,50 mm) |
Catena di segnali del sensore di RTD IO-Link
Interfaccia RTD
| Componente n. | Funzione primaria del dispositivo | Errore massimo su Temp (Deg) | Interfaccia sensore di temperatura | Vs+ (max) (V) | Vs+ (min) (V) | Pacchetto |
|---|---|---|---|---|---|---|
| MAX31865 | Interfaccia RTD, Sensore di temperatura | 0.5 | Remoto | 3.6 | 3 | 20-SSOP-5.3_MM,20-LFCSP-5X5X0.75 |
Catena di segnali del sensore di temperatura a termocoppia IO-Link
Interfaccia termocoppia
| Componente n. | Funzione primaria del dispositivo | Interfaccia sensore di temperatura | Errore massimo su Temp (Deg) | Risoluzione (Bit) | 25°C Errore temp (tip) (Deg) | Interfaccia di uscita dati | Pacchetto |
|---|---|---|---|---|---|---|---|
| MAX31855 | Sensore di temperatura, interfaccia termocoppia | Remoto | 2 | 14 | SPI seriale | IC a linea piccola, stretto (0,15") |
Sensore di posizione angolare (AMR) IO-Link
Sensori di campo magnetico
| Componente n. | Risoluzione (Bit) | Velocità di campionamento (max) (SPS) | SNR ADC in dBFS (tip) (dBFS) | ADC INL (max) (LSB) | Architettura del dispositivo | Tipo di ingresso | Interfaccia di uscita dati | Potenza (tip) (W) | Pacchetto |
|---|---|---|---|---|---|---|---|---|---|
| AD4680 | 16 | 1m. | 92.5 | 1.5 | SAR | differenziale | seriale, SPI | 29,4 m | LFCSP a 16 piedini (3 mm x 3 mm x 0,75 mm con EP) |
| AD4681 | 16 | 500k | 92.5 | 1.5 | SAR | differenziale | seriale, SPI | 18,7 m | LFCSP a 16 piedini (3 mm x 3 mm x 0,75 mm con EP) |
Sensore di posizione angolare (encoder) IO-Link
Sensori di campo magnetico
| Componente n. | N.di Amp | GBP (tip) | Frequenza di oscillazione (tip) (V/µs) | Vos (max) | Ibias (max) | Densità del rumore di corrente (tip) (A/rtHz) | Densità di rumore V (tip) (V/rtHz) | Rail-to-rail | Iq/Amp (tip) (A) | Portata Vs (min) (V) | Intervallo Vs (max) (V) | Pacchetto |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AD8656 | 2 | 28M | 11 | 250µ | 10p | 1f | 2.7n | Entrambi | 4,5 m | 2.7 | 5.5 | SOIC a 8 piedini, MSOP a 8 piedini |
driver di ADC
| Componente n. | BW -3 dB (tip) (Hz) | Slew Rate (tip) (V/us) | Guadagno impostato | Is (tip) (A) | Vs span (min) (V) | Vs span (max) (V) | Pacchetto |
|---|---|---|---|---|---|---|---|
| ADA4945-1 piena potenza | 145M | 600 | RESISTORE | 4 m | 3 | 10 | LFCSP a 16 piedini (3 mm x 3 mm con EP) |
Comparatore
| Componente n. | Ritardo Prop V p-p (tip) (s) | Logica di uscita | Vos (tip) (V) | Tempo di salita/discesa dell'uscita (tip) (s) | Iq/Amp (max) (A) | Vs span (min) (V) | Vs span (max) (V) | Commenti | Pacchetto |
|---|---|---|---|---|---|---|---|---|---|
| LTC6702 | 320n | Mos Complementare | 1m. | 11n, 15n | 30µ | 1.7 | 5.5 | Piccoli comparatori doppi a bassa tensione e micropotenza | SOT-23 a 8 piedini, DFN a 8 piedini (2 mm x 2 mm con EP) |
Convertitore analogico-digitale
| Componente n. | Risoluzione (Bit) | Velocità di campionamento (max) (SPS) | SNR ADC in dBFS (tip) (dBFS) | ADC INL (max) (LSB) | Architettura del dispositivo | Tipo di ingresso | Interfaccia di uscita dati | Potenza (tip) (W) | Pacchetto |
|---|---|---|---|---|---|---|---|---|---|
| AD7380 | 16 | 4M | 92.5 | SAR | differenziale | seriale, SPI | 83 m | LFCSP a 16 piedini (3 mm x 3 mm x 0,75 mm con EP) | |
| AD4681 | 16 | 500k | 92.5 | 1.5 | SAR | differenziale | seriale, SPI | 18,7 m | LFCSP a 16 piedini (3 mm x 3 mm x 0,75 mm con EP) |
Inclinometro IO-Link
Accelerometro
| Componente n. | N. di assi | Gamma accelerometro | BW (tip) (Hz) | Tipo di uscita | Asse di rilevamento | Is (tip) (A) | Vs+ (min) (V) | Vs+ (max) (V) | Pacchetto |
|---|---|---|---|---|---|---|---|---|---|
| ADXL357 | 3 | 10 g, 20 g, 40 g | 1k | I²C, SPI | X, Y, Z | 200µ | 2.25 | 3.6 | LCC a 14 piedini (6 mm x 6 mm) |
Transceiver IO-Link
| Componente n. | Funzione primaria del dispositivo | Protocollo interfaccia | Commenti | Intervallo tensione di alimentazione | Pacchetto |
|---|---|---|---|---|---|
| MAX14827A | Ricetrasmettitore per dispositivi IO-Link | IO-Link | Bassi Consumi, Piccolo, Doppio Driver, Piccolissimo, Doppio Driver, Ricetrasmettitore per dispositivi IO-Link | Da 9 V a 65 V | Quad sottile in confezione piatta, senza conduttori, 25-WLCSP-N/A |
| MAX22513 | Ricetrasmettitore per dispositivi IO-Link | IO-Link | Ricetrasmettitore IO-Link a doppio driver, con protezione da sovracorrente e DC-DC | Da 9 V a 36 V | 28-LFCSP-3.5X5.5X0.75,32-WLCSP-N/A |
| MAX22515 | Ricetrasmettitore per dispositivi IO-Link, ricetrasmettitore per dispositivi master IO-Link | IO-Link | Ricetrasmettitore per dispositivi con protezione integrata | Da 9 V a 36 V | Quad sottile in confezione piatta, senza conduttori, 25-WLCSP-N/A |
Potenzia l’Intelligent Edge con gli strumenti di campo di nuova generazione
I progressi nelle tecnologie di misurazione, elaborazione, sicurezza, connettività e gestione dell'alimentazione supportano lo sviluppo di strumenti di campo più intelligenti, che consentono di ottenere approfondimenti basati sui dati e la trasformazione digitale dell'industria di processo. Sblocca nuovi dati e approfondimenti e migliora l'efficienza degli impianti con tecnologie come Ethernet-APL, convertitori di dati intelligenti a bassissimo consumo e microcontrollori altamente sicuri con accelerazione AI ad alta efficienza e connettività wireless.
| ADuCM362 | AD5700 | ADUM1441 | AD7124-4 | AD7124-8 | ADP2360 |
|---|---|---|---|---|---|
| Microcontrollore analogico di precisione a basso consumo con doppio ADC Sigma-Delta, ARM Cortex-M3+ | Modem HART a Bassa Potenza+ | Isolatore digitale a quattro canali Micropower, valore predefinito alto (direzionalità canale 3/1)+ | ADC Sigma-Delta a 4 canali, a basso rumore e bassa potenza, 24 bit con PGA e riferimento+ | ADC Sigma-Delta a 8 canali, a basso rumore e bassa potenza, 24 bit con PGA e riferimento+ | Regolatore buck da 50 mA, 60 V, ad alta efficienza |
Trasmettitore di flusso ultrasonico
Trasmettitore di flusso ultrasonico integrato AFE
Trasmettitore di Pressione
Trasmettitore di flusso elettromagnetico
Trasmettitore di flusso elettromagnetico integrato AFE
Trasmettitore di temperatura
Trasmettitore di flusso pressione differenziale
Trasmettitore di livello radar (24 GHz)
Strumenti da campo
1 min video in evidenza - Potenzia l’Intelligent Edge con gli strumenti di campo di nuova generazione
Serie di blog Engineer Zone - Sfoglia per tag - EngineerZone (analog.com)
Sensori Smart Factory
Video spot di 1 minuto - Scegli l'impresa digitale con i sensori della smart factory
Serie di blog Engineer Zone - Sfoglia per tag - EngineerZone (analog.com)
Articolo tecnico - Riprogettare i sensori di temperatura basati su RTD per l'era della smart factory | Analog Devices
