Guida alla scelta delle sonde
Trovare la sonda giusta per l'applicazione del vostro oscilloscopio è facile. Usate la nostra Guida alla scelta delle sonde per scegliere velocemente l’articolo che fa il caso vostro.

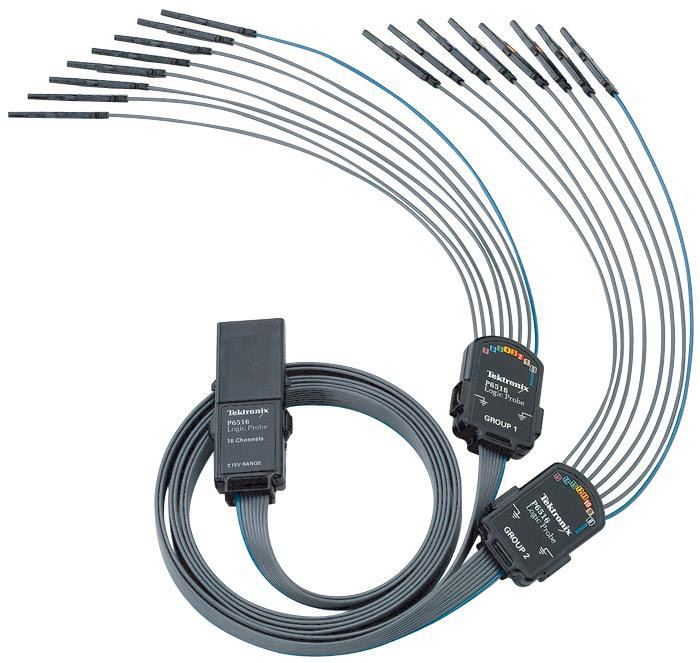

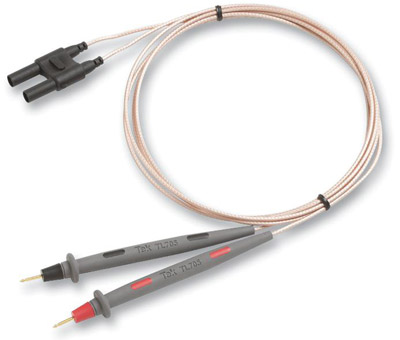

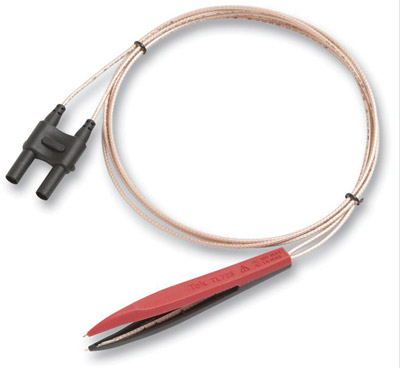

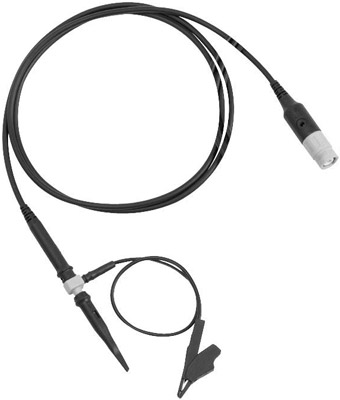

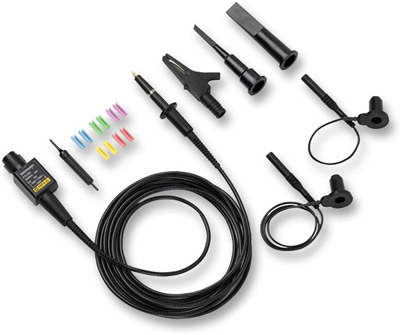

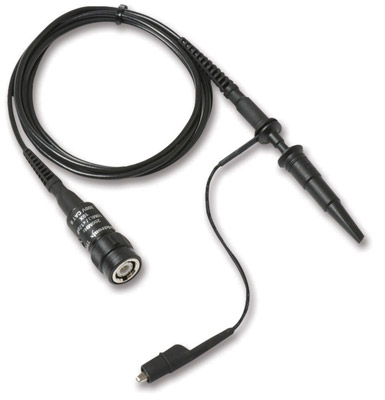

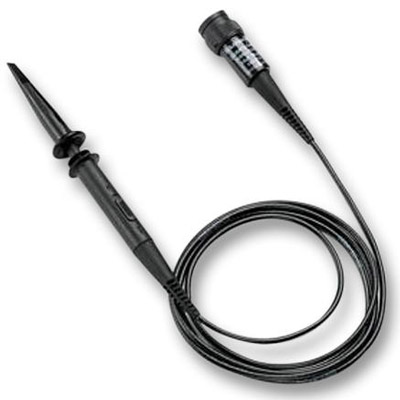

Sonde passive ad alte prestazioni
Le sonde passive di tensione sono conformi allo standard con la maggior parte degli oscilloscopi e offrono una soluzione di sondaggio generica a basso costo. Generalmente, queste sonde non hanno le prestazioni di una sonda di tensione attiva, tuttavia forniscono la resistenza e l’ampio range dinamico adatti per la visualizzazione dei segnali in un’ampia gamma di applicazioni. Tektronix ha creato una nuova categoria di sonde passive che ridefiniscono le prestazioni di questo tipo di prodotti.
Le nuove soluzioni di sonda passiva Tektronix offrono:
- Larghezza di banda migliore fino a 1 GHz
- Migliore capacità di ingresso a partire da 3,9 pF che minimizza gli effetti di carico della sonda
- Migliore capacità di ingresso che riduce al minimo la perdita di prestazioni quando vengono collegati cavi di messa a terra lunghi
- Compensazione automatica della sonda che elimina la necessità del cacciavite di compensazione

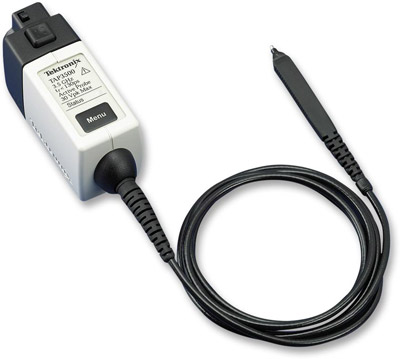

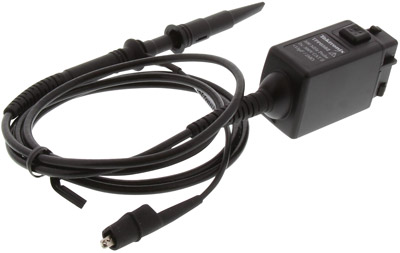

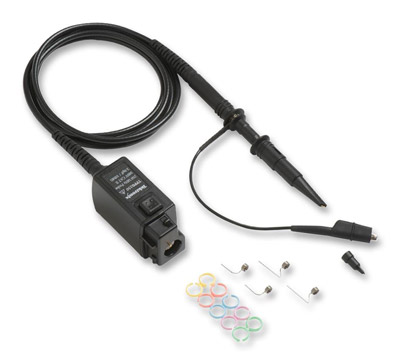

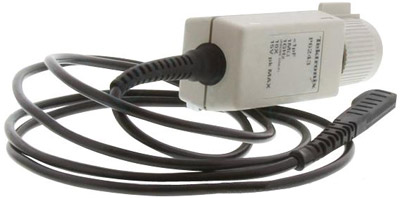

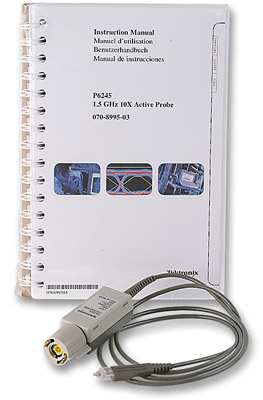

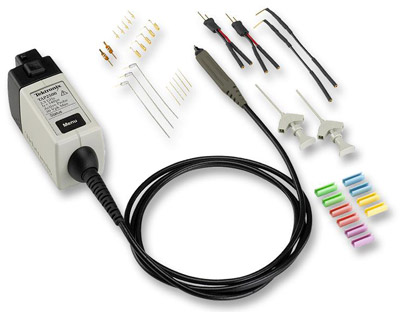

Sonde attive - Terminazione singola a bassa tensione
Una sonda con terminazione singola a bassa tensione viene in genere utilizzata per la misurazione di segnali con riferimento a terra ad alta velocità fino a 12 V. Queste sonde a bassa tensione sono la scelta migliore per effettuare misurazioni su elementi circuitali ad alta impedenza e alta frequenza che richiedono un carico minimo della sonda. Gli utenti devono selezionare le sonde con una capacità di ingresso bassa (~ 1 pF) per minimizzare l’effetto di carico della sonda sul circuito. Una sonda con capacità di ingresso inferiore offrirà maggiore impedenza di ingresso a frequenze più alte.
Le soluzioni di sonda con terminazione singola a bassa tensione Tektronix offrono:
- Larghezze di banda fino a 4 GHz.
- Impedenza di ingresso molto elevata con bassa capacità di ingresso (<1 pF)
- Il più ampio set di accessori per sonda per prestazioni di misura ottimali

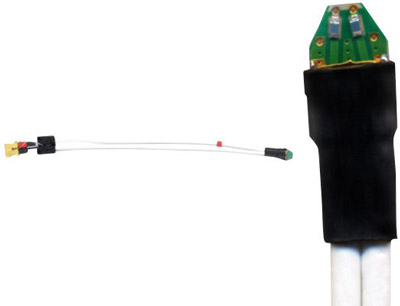

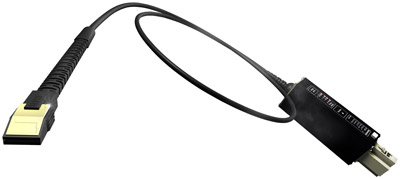

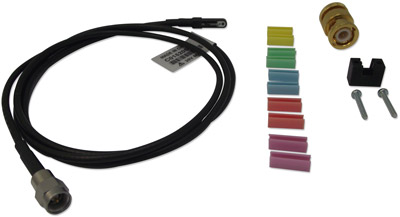

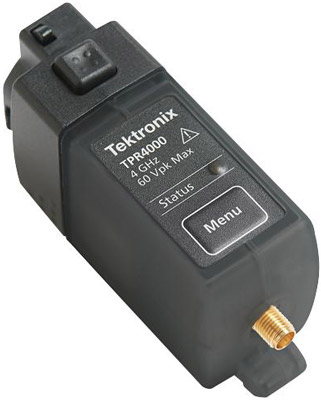

Sonde per guide di alimentazione
Le sonde TPR1000 e TPR4000 offrono una soluzione di intervallo di offset ampio e a basso rumore per la misurazione dell’ondulazione ripple su barre di alimentazione CC che vanno da -60 a +60 VDC. Le sonde della guida di alimentazione Tektronix offrono un elevato intervallo di offset e basso rumore, leader del settore, necessari per misurare l’ondulazione CA tra 200 μV p-p e 800 mV p-p fino a 4 GHz.
Caratteristiche principali:
- rumore di <300 μV p-p su MSO serie 6 (limite BW a 20 MHz)
- Rumore di <1 mV p-p su MSO serie 6 (larghezza di banda completa)
- Intervallo di offset ± 60 V
- Errore di impostazione dell’offset: ± 2 mV max, ± 0,4 μV tipico

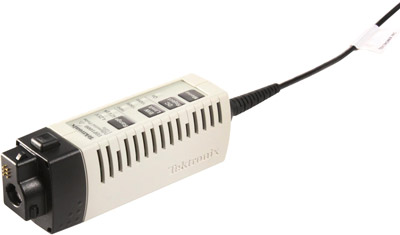

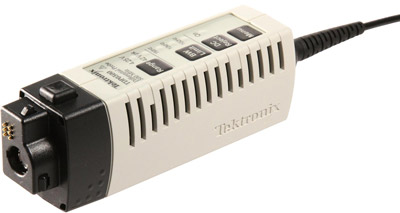

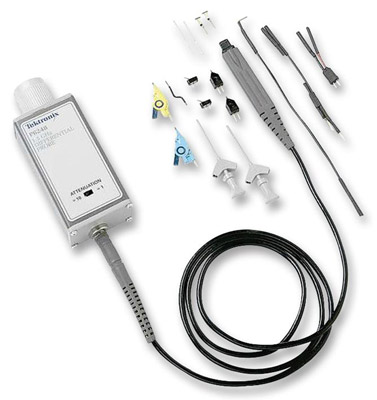

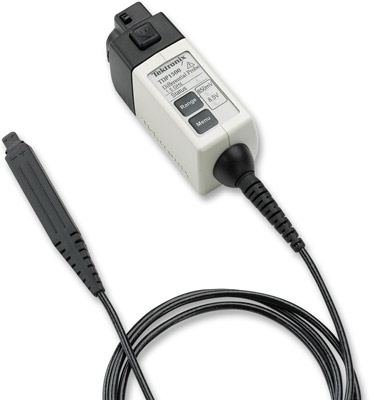

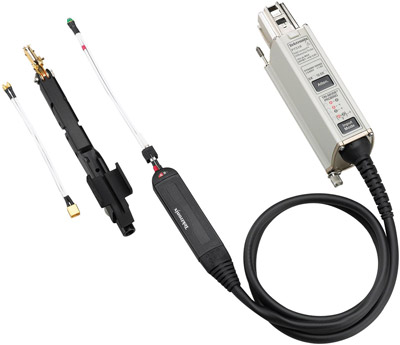

Sonde differenziali - bassa tensione
La segnalazione differenziale utilizzata negli standard seriali ad alta velocità richiede una caratterizzazione molto accurata. La larghezza di banda e la fedeltà del segnale leader del settore che caratterizzano una sonda differenziale a bassa tensione Tektronix garantiscono la visualizzazione di ogni possibile dettaglio. Tektronix offre un’architettura TriMode™ che semplifica l’acquisizione delle misurazioni consentendo di effettuare misurazioni differenziali, con terminazione singola e di modo comune con una singola connessione!

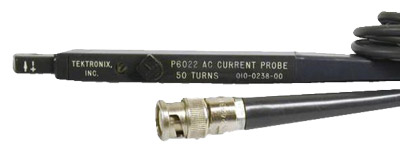

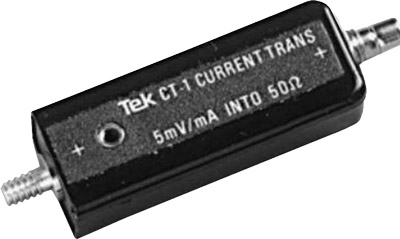

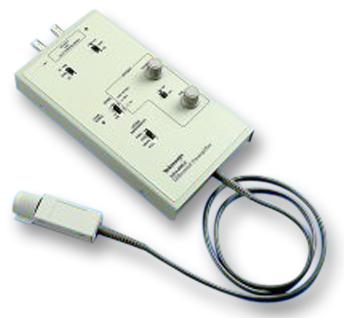

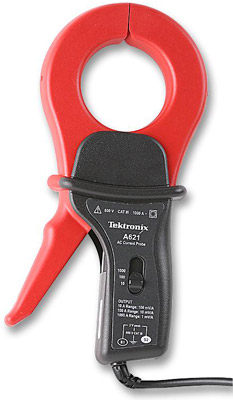

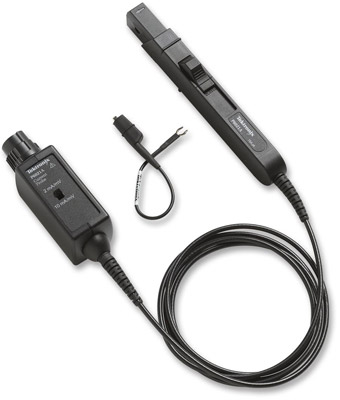

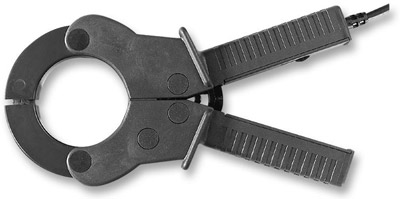

Sonde di Corrente
Le soluzioni per sonde di corrente Tektronix offrono:
- La più ampia gamma di sonde di corrente AC/DC e CA
- Precisione della misurazione da μAs a 2000 A
- Larghezza di banda migliore della categoria fino a 120 MHz
- Sensibilità della pinza amperometrica di fascia alta fino a 1 mA
- Gli unici prodotti con certificazione di sicurezza di terze parti (UL, CSA, ETL)
- Gli unici prodotti con tensioni nominali per fili scoperti
- Lettura e ridimensionamento automatici se utilizzati con oscilloscopi Tektronix in modo da non dover convertire volt in ampere o impostare manualmente il ridimensionamento

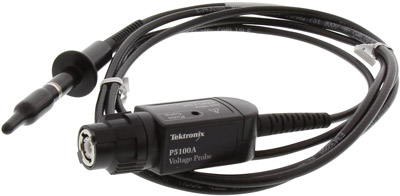

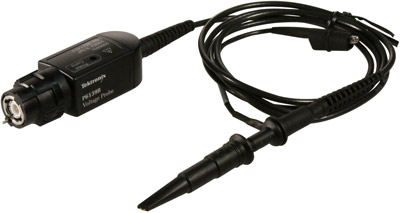

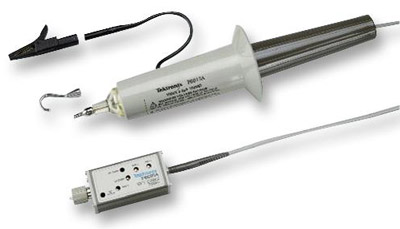

Sonde ad alta tensione - Terminazione singola
Una sonda con terminazione singola ad alta tensione viene in genere utilizzata per misurare segnali con riferimento a terra fino a 40 kV. Tuttavia, alcune sonde con terminazione singola sono progettate per strumenti con ingressi isolati o flottanti per misurazioni che non sono referenziate a terra. Gli utenti devono selezionare le sonde con una bassa capacità di ingresso (<4 pF) per ridurre al minimo l’effetto di carico della sonda sul circuito perché una sonda con capacità di ingresso inferiore offrirà una maggiore impedenza di ingresso a frequenze più alte.
Le soluzioni per sonde ad alta tensione Tektronix offrono:
- Larghezza di banda migliore della categoria fino a 800 MHz
- Carico della sonda migliore della categoria con capacità di ingresso pari a 1,8 Pf
- Gli unici prodotti con certificazione di sicurezza di terze parti (UL, CSA, ETL)
- La più ampia gamma di accessori per sonde

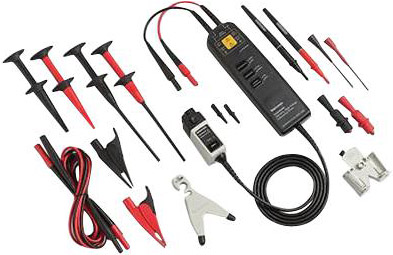

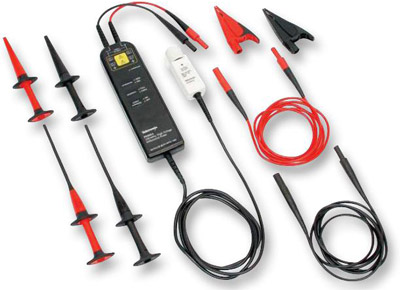

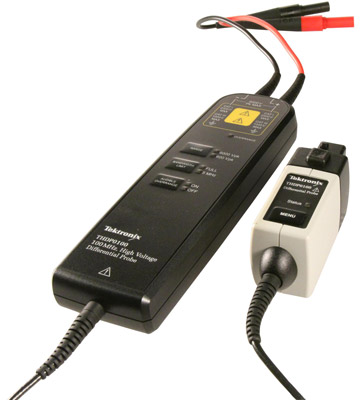

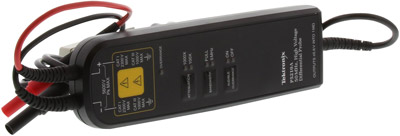

Sonde differenziali - Alta tensione
Una sonda differenziale ad alta tensione viene utilizzata per misurare la differenza di tensione tra due punti di test dove nessuno dei due punti di test è a terra. Le sonde differenziali ad alta tensione di Tektronix possono essere utilizzate per segnali fino a 6000 V. Queste sonde sono la scelta migliore per effettuare misurazioni non referenziate a terra, flottanti o isolate, in gran parte grazie alla loro funzionalità di repulsione del modo comune. Questi prodotti sono progettati, realizzati e revisionati da Tektronix.
Le soluzioni per sonde differenziali ad alta tensione Tektronix offrono:
- Larghezza di banda e carico della sonda migliori della categoria
- Gli unici prodotti con certificazione di sicurezza di terze parti (UL, CSA, ETL)
- Prodotti ad alta e media tensione per supportare i diversi range dinamici e requisiti di risoluzione per le misurazioni
- La più ampia gamma di accessori per sonde
