PowiGaN è la tecnologia al nitruro di gallio (GaN) sviluppata internamente da Power Integrations. Gli interruttori PowiGaN sostituiscono i tradizionali transistori siliconici sul lato primario degli IC convertitori flyback offline altamente integrati di PI, riducendo le perdite di conversione e consentendo l’utilizzo di caricatori, adattatori e alimentatori open frame che sono più efficienti, piccoli e leggeri delle alternative siliconiche.

Quali prodotti PI InnoSwitch sono dotati di tecnologia PowiGaN?

Gli IC basati su PowiGaN raggiungono fino al 95% di efficienza attraverso l’intero intervallo di carico e fino a 100 W in implementazioni in adattatori chiusi senza la necessità di un dissipatore di calore.

  • InnoSwitch3-CP - il migliore per la carica di alimentazione costante
  • InnoSwitch3-EP - il migliore per alimentatori open frame
  • InnoSwitch3-Pro - il migliore per corrente e tensione controllabili dinamicamente, comprese le applicazioni USB PD PPS
  • MinE-CAP - il migliore per ridurre le dimensioni de condensatore nei caricatori, dispositivo opzionale per gli IC di conversione InnoSwitch3

Caratteristiche principali

  • Efficienza impareggiabile
  • Processo di progettazione diretto
  • VDS(MAX) 750 V
  • Fino a 100 W in un pacchetto InSOP™
  • Qualificato in base agli standard JEDEC

I dispositivi altamente integrati permettono di mantenere un’impronta compatta

IC di commutazione flyback QR CV/CC off-line con interruttore lato primario integrato, raddrizzamento sincrono, feedback FluxLink e profilo di alimentazione costante

La famiglia di IC InnoSwitch3-CP semplifica drasticamente la progettazione e la produzione dei convertitori di potenza flyback, in particolare quelli che richiedono un’elevata efficienza e/o dimensioni compatte. La famiglia InnoSwitch3-CP incorpora interruttore lato primario ad alta tensione, controllori primari e secondari e un feedback di sicurezza in un unico CI. Questi dispositivi vantano molteplici funzioni di protezione, tra cui protezione da sovra e sottotensione di linea, limitazione di sovracorrente e sovra tensione di uscita e arresto in caso di surriscaldamento.

I dispositivi disponibili supportano le comuni combinazioni di latch e riavvio automatico necessarie per applicazioni come la carica rapida e la progettazione USB PD. I dispositivi sono disponibili con o senza compensazione del cavo.

InnoSwitch3-CP

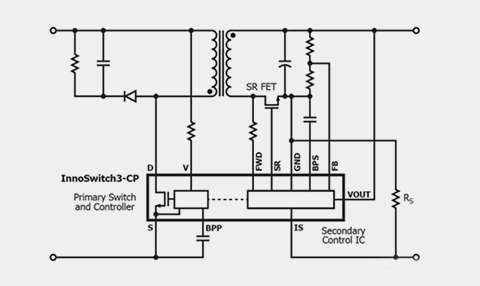

InnoSwitch3-CP-Schematic
Acquista ora

Novità sui prodotti

Altamente integrato, impronta compatta

  • Controller flyback quasi-risonante (QR) / CCM, interruttore lato primario alta tensione, rilevamento lato secondario e driver di rettifica sincrono
  • Link di feedback, isolamento HIPOT, FluxLink integrato
  • Si interfaccia facilmente con i CI con protocollo di carica rapida e diretti dal carico
  • Il profilo di potenza costante (CP) riduce al minimo il tempo di carica con la regolazione continua dell’output di corrente e tensione
  • CV/CC/CP precisi a prescindere dai componenti esterni
  • Il resistore IS esterno permette di programmare la CC autonomamente
  • Risposta istantanea ai transitori del con step di carico 0%-100%-0%

Tecnologia PowiGaN

  • Tecnologia al nitruro di gallio proprietaria di PI
  • Fino a 100 W di output senza dissipatori
  • INN3278, INN3279 e INN3270

EcoSmart - efficiente dal punto di vista energetico

  • Efficienza fino al 95% su tutto il range di carico
  • Meno di 30 mW senza carico incluso il rilevamento di linea
  • Soddisfa facilmente tutte le normative globali di efficienza energetica
  • Bassa dissipazione di calore

Funzionalità avanzate di protezione/sicurezza

  • Interruttore secondario o protezione da corto circuito diodi
  • Rilevamento SR FET - gate aperto
  • Protezione UV/OV linea ingresso rapida

Funzionalità opzionali

  • Compensazione caduta cavo con più impostazioni
  • Tensione in uscita variabile, profili di corrente costanti
  • Riavvio automatico o risposta agli errori di latch per uscita OVP/UVP
  • Soglie di errore UV uscita multiple
  • Protezione da sovratemperatura primaria latch o isteresi

Piena conformità normativa e di sicurezza

  • Isolamento rinforzato
  • Tensione di isolamento >4000 V CA
  • Test HIPOT produzione 100%
  • Approvato per la sicurezza UL1577 e TUV (EN60950, EN62368)
  • Eccellente immunità al rumore che permette design che soddisfino i criteri di performance di classe ‘A’ per EN61000-4; EN61000-4-2, 4-3 (30V/m), 4-4, 4-5, 4-6, 4-8 (100A/m) e 4-9 (1000A/m) e Ford FMC1278 (RI-115)

I dispositivi altamente integrati permettono di mantenere un’impronta compatta

IC di commutazione flyback QR CV/CC off-line con interruttore lato primario integrato, raddrizzamento sincrono e feedback FluxLink

La famiglia di IC InnoSwitch3-EP semplifica drasticamente la progettazione e la produzione dei convertitori di potenza flyback, in particolare quelli che richiedono un’elevata efficienza e/o dimensioni compatte. La famiglia InnoSwitch3-EP incorpora interruttore di alimentazione ad alta tensione, controllori primari e secondari e un feedback di sicurezza in un unico CI.

Questi dispositivi vantano molteplici funzioni di protezione, tra cui protezione da sovra e sottotensione di linea, limitazione di sovracorrente e sovra tensione di uscita e arresto in caso di surriscaldamento. I dispositivi sono disponibili con opzioni di erogazione di potenza standard e di picco e si usano generalmente per la protezione del riavvio automatico.

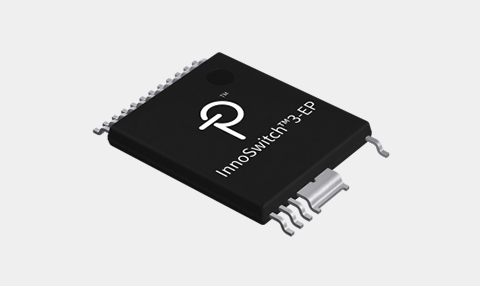

InnoSwitch3-EP

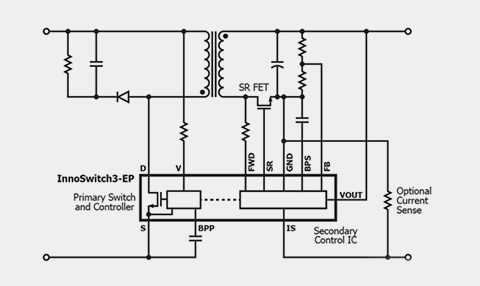

InnoSwitch3-EP-Schematic
Acquista ora

Novità sui prodotti

Altamente integrato, impronta compatta

  • Altissima efficienza lungo l’intero range di carico
  • Comprende: controllore flyback quasi risonante (QR)/CCM multi modo, interruttore ad alta tensione, driver di raddrizzamento sincrono e controllo del lato secondario
  • Regolazione incrociata multi-output eccellente con feedback SSR (regolazione lato secondario) e FET di sincronizzazione
  • Link di feedback, isolamento HIPOT, FluxLink integrato
  • Precisione di CV/CC eccezionale, a prescindere dai componenti esterni
  • Rilevamento della corrente di uscita regolabile con il resistore di rilevamento di output esterno

Tecnologia PowiGaN

  • Tecnologia al nitruro di gallio proprietaria di PI
  • Fino a 100 W di output senza dissipatori
  • INN3678, INN3679 e INN3670

EcoSmart - efficiente dal punto di vista energetico

  • Meno di 30 mW senza carico incluso il rilevamento di linea
  • Soddisfa facilmente tutte le normative globali di efficienza energetica
  • Bassa dissipazione di calore

Pacchetto verde

  • Privo di alogeni e conforme al RoHS

Funzionalità avanzate di protezione/sicurezza

  • Rilevamento SR FET - gate aperto
  • Protezione UV/OV linea ingresso rapida
  • Risposta agli errori di riavvio automatico per uscita OVP
  • Serie di commutatori categoria 750 V per un’eccellente protezione dalle sovratensioni

Funzionalità opzionali

  • Protezione UV uscita auto-riavvio con opzione per erogazione di potenza di picco

Piena conformità normativa e di sicurezza

  • Isolamento rinforzato
  • Tensione di isolamento >4000 V CA
  • Test HIPOT produzione 100%
  • Approvato per la sicurezza UL1577 e TUV (EN60950, EN62368)
  • Eccellente immunità al rumore che permette design che soddisfino i criteri di performance di classe ‘A’ per suite EN61000-4; EN61000-4-2, 4-3 (30V/m), 4-4, 4-5, 4-6, 4-8 (100A/m) e 4-9 (1000A/m) e Ford FMC1278 (RI-115)

I dispositivi altamente integrati permettono di mantenere un’impronta compatta

IC di commutazione flyback QR CV/CC off-line controllabili digitalmente con interruttore alta tensione integrato, raddrizzamento sincrono e feedback FluxLink

La famiglia di IC della serie InnoSwitch3-Pro semplifica in modo significativo lo sviluppo e la produzione di alimentatori altamente efficienti e completamente programmabili, soprattutto quelli in alloggiamenti compatti. L’interfaccia I²C universale consente un controllo dinamico della tensione e corrente in uscita insieme a molteplici funzionalità configurabili. La telemetria fornisce rapporti delle funzionalità programmate e delle modalità di errore.

I dispositivi InnoSwitch3-Pro sono ideali per applicazioni di alimentazione CA/CC dove sono necessari la regolazione fine della corrente e della tensione in uscita (10 mV, 50 mA). Le tipiche implementazioni comprendono un microprocessore di sistema o un microcontrollore dedicato con una porta I²C utilizzata per configurare, controllare e supervisionare il funzionamento del sottosistema di potenza. Il pin uVCC fornisce la polarizzazione al microprocessore in implementazioni standalone come caricatori e adattatori USB PD.

InnoSwitch3-Pro
InnoSwitch3-Pro-Schematic
Acquista ora

Novità sui prodotti

Controllato digitalmente tramite interfaccia I²C

  • Regolazione dinamica della corrente e tensione di alimentazione
  • Lettura dello stato di telemetria con interruzione del processore
  • Set completo di funzionalità configurabili

Tecnologia PowiGaN

  • Tecnologia al nitruro di gallio proprietaria di PI
  • Fino a 100 W di output senza dissipatori
  • INN3378, INN3379 e INN3370

Altamente integrato, impronta compatta

  • Controllore flyback quasi risonante (QR)/CCM multi modo, interruttore ad alta tensione, driver raddrizzatore sincrono e controllo del lato secondario
  • Efficienza ottimizzata attraverso l’intervallo di carico e linea
  • Link di feedback, isolamento HIPOT, FluxLink integrato
  • Risposta istantanea ai transienti
  • Aziona un interruttore di carico FET N-canale a basso costo
  • Alimentazione 3,6 V integrato per MCU esterna
  • Resistenza di pull-down SR ultra rapida da 4,7 Ω (disponibile con pezzi H302)

EcoSmart - efficiente dal punto di vista energetico

  • Meno di 30 mW senza carico incluso il rilevamento di linea e MCU
  • Soddisfa facilmente tutte le normative globali di efficienza energetica
  • Bassa dissipazione di calore

Funzionalità avanzate di protezione/sicurezza

  • Monitoraggio della tensione in ingresso con protezione precisa da sovratensione e brown-in/brown-out
  • Rilevamento degli errori OV/UV in uscita con risposte configurate indipendentemente
  • Rilevamento SR FET gate aperto
  • Spegnimento termico isteretico
  • Funzionalità timer watchdog programmabile per errori di sistema
  • Telemetria per lo stato di alimentazione e monitoraggio errori
  • Rilevamento errori da corto-circuito uscita/pin IS corto (pezzo H302)

Piena conformità normativa e di sicurezza

  • Isolamento rinforzato
  • Tensione di isolamento >4000 V CA
  • Test conformità HIPOT produzione 100%
  • Approvato per la sicurezza UL1577 e TUV (EN60950, EN62368)

Pacchetto verde

  • Privo di alogeni e conforme al RoHS

Applicazioni

  • Adattatori alta efficienza USB PD 3.0 + PPS/QCA
  • Adattatori multiprotocollo che includono QuickCharge, AFC, FCP, SCP
  • Caricatori dispositivi mobili a carica diretta
  • Strumento multi-chimica e caricabatterie per scopi generici
  • CV regolabile e alimentatore LED CV e CC
