Prendere il controllo della caria EV
Relè di potenza che consentono lo sviluppo di caricatori EV con
alta capacità in uscita, per ottenere tempi di ricarica più brevi.
I relè di potenza OMRON consentono lo sviluppo di caricatori EV con alta capacità in uscita, per ottenere tempi di ricarica più brevi. Apportando la massima affidabilità, sicurezza ed efficienza energetica alla ricarica EV, la gamma di relè di potenza OMRON offre soluzioni durevoli con un ingombro compatto, oltre a scatole a muro costantemente alimentate e caricatori a colonna.
APPLICAZIONI / MERCATI

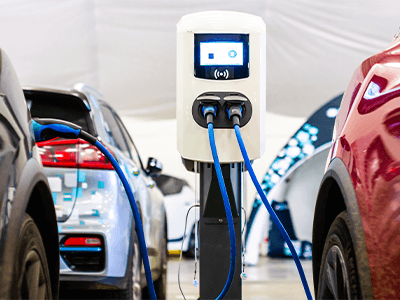

Caricatori EV
Invertitori PV

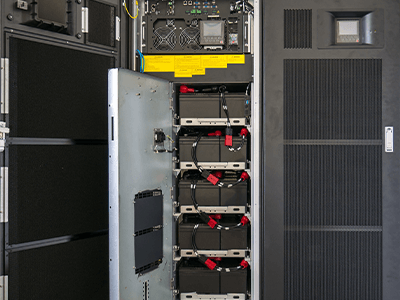

Alimentatore ininterrotto
PRODOTTI
Relè di potenza PCB G6QE
Il G6QE è un relè di potenza in miniatura con un’elevata capacità di commutazione da 36 A e una tensione di resistenza agli impulsi di 10 kV. Questo relè di potenza a polo singolo e altezza ridotta ha anche un consumo di energia ridotto del 12% rispetto a quello nominale delle bobine. Offre un risparmio energetico consentendo il metodo della tensione di tenuta, che abbassa anche la generazione di calore nell’applicazione.
Vantaggi e caratteristiche principali
- Capacità di commutazione: 36 A a 250 VCA (10.000 operazioni); 30 A a 250 VCA (100.000 operazioni)
- Tensione di resistenza all’impulso 10 kV
- Conforme a cULus, EN e CQC
- Dimensione miniaturizzata
- Consumo di energia ridotto del 12% rispetto al consumo nominale delle bobine

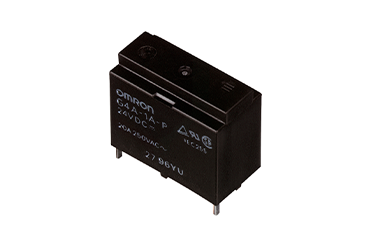

Relè di potenza PCB G4A
Il modello di relè G4A-1A offre un’elevata potenza di commutazione e lunga durata in dimensioni miniaturizzate. Questo relè a polo singolo ha una corrente di sovratensione di 80 A e una capacità di corrente di commutazione di 20 A. Inoltre, è dotato di un isolamento altamente resistente al rumore e una distanza di scintilla di 6,4 mm, che è conforme agli standard UL e CSA.
Vantaggi e caratteristiche principali
- Conforme a ROHS
- Relè 20 A con corrente di sovratensione da 80 A
- Utilizza materiali di isolamento altamente resistenti al rumore
- Conforme a UL, CSA, IEC e VDE

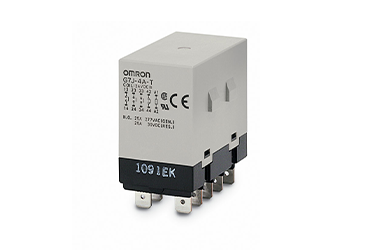

Relè di potenza G7J
Utilizzata come contattore, la serie OMRON G7J è composta da relè ad alta capacità, elevata forza dielettrica e potenza multi-polo. Includono una cerniera miniaturizzata che fornisce la massima potenza di commutazione per carichi motore, oltre ai carichi induttivi e resistivi. Sono anche immuni alle vibrazioni da contatto per cali di tensione momentanei fino al 50% della tensione nominale, grazie al fatto che sopportano più di 4 kV tra contatti di polarità diversa e tra la bobina e i contatti. I modelli standard G7J sono approvati da UL e CSA.
Vantaggi e caratteristiche principali
- Relè multi-polo ad alta capacità
- Alta resistenza dielettrica
- Cerniera miniaturizzata per massima potenza di commutazione
- Nessuna oscillazione/vibrazione dei contatti a causa di cadute di tensione momentanee, fino al 50% della tensione nominale
- Utilizza materiali ignifughi

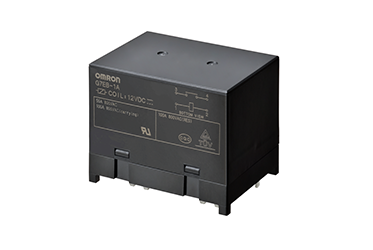

Relè di potenza PCB G7EB
L’OMRON G7EB ha una capacità di commutazione fino a 100 A a 800 VCA oltre a 100 A a 60 VCC. La sua resistenza di contatto ultra bassa da 5mΩ riduce notevolmente la generazione di calore all’interno del componente e riduce al minimo lo spreco di energia. Ne risulta che il G7EB è soggetto a un aumento della temperatura di circa +40°C con un riporto di corrente da 100 A. Questo relè 40,5 x 50,5 x 37 mm aiuta a ridurre le dimensioni complessive del sistema, mentre il requisito ridotto di dissipatori di calore comporta un ulteriore risparmio di spazio per i progettisti di sistemi.
Vantaggi e caratteristiche principali
- Capacità di commutazione: 100 A a 800 VCA; 100 A a 60 VCC
- Bassa resistenza di contatto (5mΩ)
- Temperatura ambiente 85°C
- Tensione di resistenza all’impulso 10 kV
- Distanza tra contati ≥ 3,6 mm

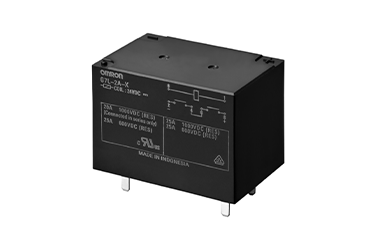

Relè di potenza PCB G7L-X
La serie OMRON G7L-X è composta da relè di potenza PCB compatti (52,5 mm × 35,5 mm × 41,0 mm) che raggiungono un’apertura CC ad alta capacità e una commutazione da 600 a 1.000 VCC. Progettati per la sicurezza con una distanza tra contatti di 6,0 mm, i contatti a due poli offrono una corrente di commutazione massima di 20 A o 25 A. Le applicazioni includono sistemi di immagazzinamento dell’energia, sistemi di alimentazione fotovoltaici, UPS, invertitori e link CC.
Vantaggi e caratteristiche principali
- Interruzione e commutazione da 600 a 1000 VCC
- Progettati per la sicurezza con una distanza tra contatti di 6.0 mm (cablaggio in serie a due poli)
- Conforme a UL ed EN

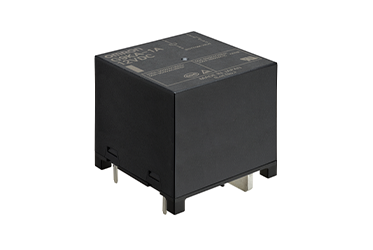

Relè di potenza PCB G9KA
L’OMRON G9KA è un relè ad alta potenza da 800 VCA/200 A destinato agli stabilizzatori di corrente (PCS) associati a generazione di micro-potenza rinnovabile oltre che a caricatori EV, invertitori e applicazioni UPS. Si tratta di una soluzione ideale per le interconnessioni di grigli e l’interruzione di sicurezza in applicazioni che richiedono elevata efficienza energetica e bassa generazione di calore. Il G9KA gode di una resistenza di contatto eccezionalmente bassa per questa classe di relè di soli 0,2 mΩ, riducendo il calore generato nel relè di oltre il 30% rispetto ai dispositivi a corrente equivalenti. Questo agevola la progettazione termica e riduce i costi di progettazione.
Vantaggi e caratteristiche principali
- Interruzione 800 VCA/200 A
- Bassa resistenza di contatto iniziale (0,2 mΩ)
- Temperatura ambiente fino a 85°C
- Tensione di resistenza all’impulso 10 kV
- Distanza tra contati ≥ 4,0 mm
