Soluzioni EMI/RFI

La gestione di EMI/RFI è una sfida ricorrente nei sistemi elettronici in cui i componenti del circuito sono a stretta vicinanza.

Gli effetti EMI/RFI possono andare da un minimo influsso sulla qualità del segnale a un vero e proprio malfunzionamento dell’apparecchiatura. KEMET offre una vasta selezione di componenti per emissioni radiate e condotte.

Farnell ha a disposizione un’ampia gamma di filtri EMI passanti di potenza KEMET come soluzioni per le comuni interferenze provocate dai transienti ad alta potenza provenienti da elementi di commutazione dei sistemi di generazione dell'energia. Le soluzioni EMI/RFI giocheranno un ruolo importante nel futuro dei progetti di elettronica. Sfoglia la gamma di prodotti e tecnologie KEMET in grado di aiutarti a dare forma a soluzioni progettuali per schede reali: già in stock e pronti per la spedizione in giornata.

Prima che un prodotto possa entrare in produzione due dei requisiti più importanti è che passi i test EMC e LVD.

Uno scarso filtraggio della potenza è una delle principali cause di non conformità e può ritardare considerevolmente il lancio di un prodotto, oltre ad aumentare i costi progettuali; per questo è una parte fondamentale di qualunque progetto, dalle applicazioni di consumo ai dispositivi medici salvavita e alla tecnologia di difesa mission-critical. KEMET offre un’ampia gamma di condensatori e filtri di soppressione EMI per far fronte a tali importanti problemi progettuali per numerosi tipi di applicazioni.

I filtri KEMET EMI-RFI rispondono ai requisiti monofase o trifase con un’ampia varietà di caratteristiche. Questi filtri sono ottimizzati per il rumore condotto e i solo terminali in ingresso/uscita possono essere di tipo a vite, Faston, a cavetto, a montaggio su PCB o saldati in ingresso.

Caratteristiche e vantaggi

  • Monofase o trifase
  • Tensione nominale a 250 V CA
  • Intervallo di corrente nominale da 1 a 60 A
  • Intervallo di corrente di perdita da 0,005 a 1,5 mA massimo a 250 V/60 Hz
  • Intervallo di temperatura di esercizio: da -20°C a +60°C
  • Disponibili versioni approvate UL, CSA e/o TÜV
  • Conforme alle norme Rohs

Applicazioni

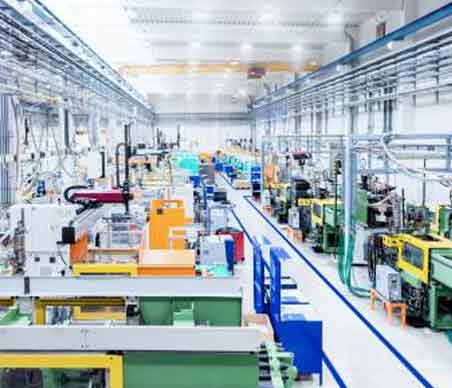

Apparecchiature industriali

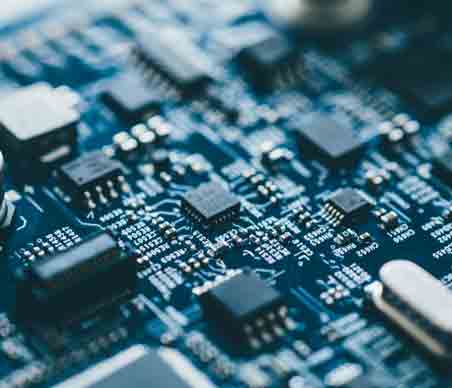

Apparecchiature elettroniche

Macchina utensile

Inverter

CAS SMD SFTY SERIE 250

I condensatori KEMET Electronics Serie CAS certificati per la sicurezza SMD X1/Y2 e X2 250 V CA sono progettati specificatamente per applicazioni di filtraggio della linea CA con soppressione delle interferenze. Rispetto ai condensatori a disco radiale, i fattori di forma a montaggio in superficie del CAS forniscono agli ingegneri la possibilità di miniaturizzare i propri progetti con una soluzione di densità più elevata. Il riconoscimento a livello internazionale delle certificazioni di sicurezza di questi condensatori li rende perfetti per le applicazioni che richiedono di tenere le EMI o i transitori potenzialmente dannosi o di disturbo lontani dalle apparecchiature sensibili. Sono anche una soluzione ideale quando si devono sopprimere i disturbi di linea alla fonte.

Questi condensatori di sicurezza offrono una tensione di lavoro di 250 V CA in applicazioni da linea a linea (Classe X) e 250 V CA in applicazioni da linea a terra (Classe Y) oltre a soddisfare i criteri di test sugli impulsi definiti dallo standard IEC 60384. Questi dispositivi soddisfano i requisiti di sottoclasse X1 e Y2 e sono certificati per sopportare impulsi fino a 5 kV (X1/Y2) e 2,5 kV (X2), rispettivamente.

Caratteristiche e vantaggi

  • Certificazione di sicurezza in base a IEC 60384-14 e norme Rohs
  • Classificazione X1/Y2 e X2; classificazione 250 V CA (grado industriale)
  • Tensioni di ingresso 2,5 kV e 5 kV
  • Funzionamento affidabile fino a 125°C
  • Disponibili con dielettrico C0G e X7R
  • Misure alloggiamento 1808, 1812, 2211 e 2220
  • Gamma di capacità elettrica da 3,0 pF a 0,22 μF
  • Tolleranza di capacità disponibili da ±0,5 pF al ±20%

Applicazioni

  • Accoppiamento primario e secondario (alimentatori a commutazione)
  • Soppressione del disturbo sulla linea (motori, comandi motore, relè, alimentatori a commutazione e inverter)

CAS SMD X1/Y2 and X2 SFTY 250VAC Series.

I condensatori a film certificati per la sicurezza KEMET sono progettati specificatamente per l’attenuazione delle emissioni condotte in applicazioni di filtraggio delle linee CA. La capacità di auto-riparazione dei condensatori a film li rendono un’ottima scelta per la sicurezza sulle linee di alimentazione, oltre a vantare certificazioni di sicurezza riconosciute a livello internazionale. Questi condensatori sono perfetti per le applicazioni che richiedono di tenere le EMI o i transitori potenzialmente dannosi o di disturbo lontani dalle apparecchiature sensibili.

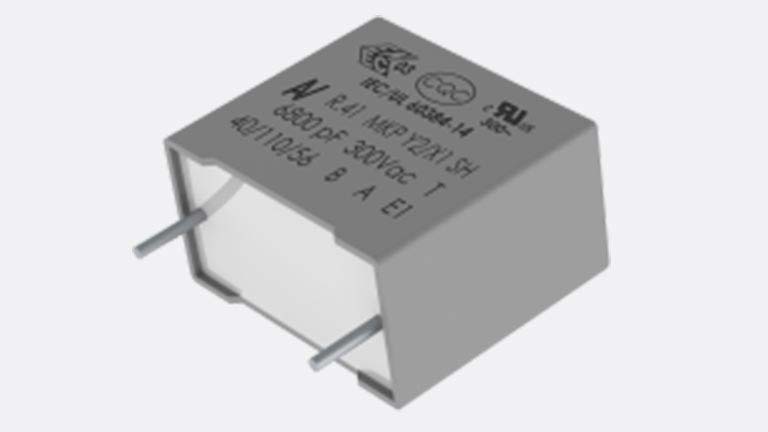

Polipropilene metallizzato R41T

Applicazioni

Da usare nei filtri di soppressione delle interferenze elettromagnetiche (EMI) nelle applicazioni “linea-terra” e “attraverso la linea” che richiedono una classificazione di sicurezza Y2/X1.




Scopri di più

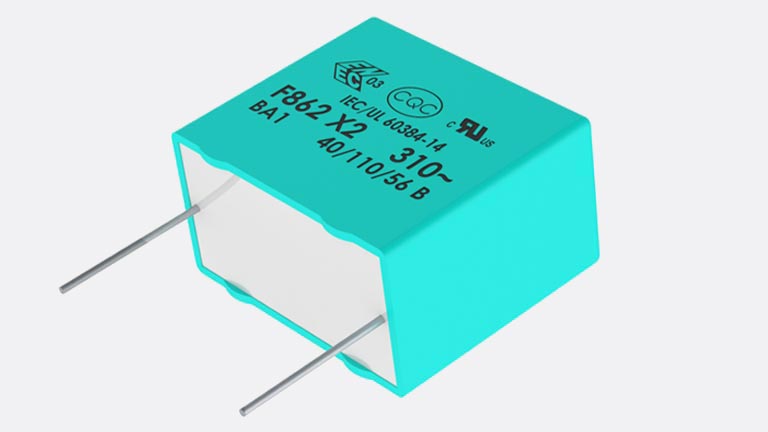

Polipropilene metallizzato F862-V054

Applicazioni

Le applicazioni tipiche comprendono il collegamento in serie con l’alimentazione di rete, alimentatori capacitivi e misuratori di energia, con un’enfasi particolare sulle applicazioni automobilistiche per condizioni ambientali difficili.



Scopri di più

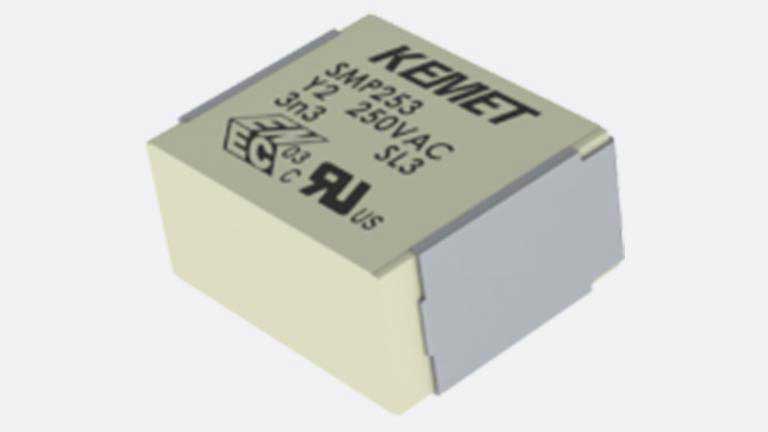

Carta metallizzata SMP253


Applicazioni

Per l’utilizzo a livello mondiale nella soppressione delle interferenze elettromagnetiche in tutte le applicazioni Y2, da linea a terra.





Scopri di più

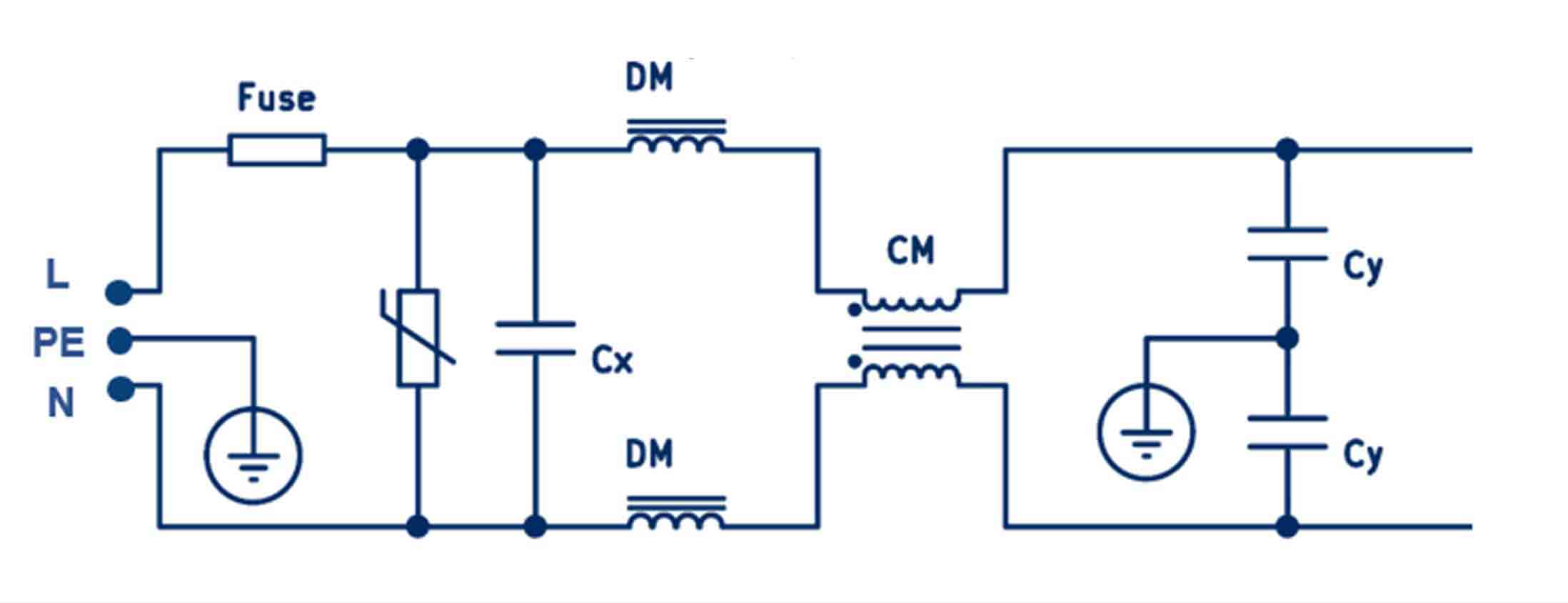

  • Filtraggio corrente modalità differenziale (DM) da linea a linea (classificazione X)
  • Filtraggio corrente modalità comune (CM) da linea a terra (classificazione Y)
  • Alimentatori capacitivi
  • PLC (Power Line Communication)
