Gli sprechi di energia fanno parte del passato!

L’efficienza energetica e i ridotti consumi energetici sono le attuali tendenze globali nel mercato dei principali elettrodomestici.

Per i design contemporanei, i produttori hanno tra le proprie priorità la più elevata efficienza energetica abbinata al minor rumore possibile. Oltre a ciò, la corsa alla soluzione più efficace in termini di costo rappresenta un’ulteriore sfida. Sebbene tutti questi aspetti possano rappresentare ostacoli complessi, con il supporto di Infineon sarai sicuro di poterli superare. Questo grazie alla migliore selezione di componenti idonei e a un adeguato supporto progettuale per la tua applicazione.

Scheda di valutazione per azionamento a motore trifase alta tensione per un rapido time-to-market

Caratteristiche principali
  • Basso conteggio BOM dato da PFD7 CoolMOS™ e l’ultimo algoritmo iMOTION™.
  • Avvio senza problemi con il rilevamento induttivo.
  • Migliore soluzione d'efficienza a carico leggero.
  • Controllo ad orientamento di campo (FOC).
  • Facilità d’uso con l’interfaccia utente grafica (GUI).
Principali vantaggi
  • Alta efficienza
  • Convenienza
  • Design semplificato
  • Time-to-market più rapido

EVAL_DRIVE_3PH_PFD7 è uno stadio di potenza inverter trifase compatto che offre alta efficienza abbinata a un design semplificato e a un avvio senza problemi. In più, è conveniente e offre gratuitamente il software necessario!

Prodotti in primo piano

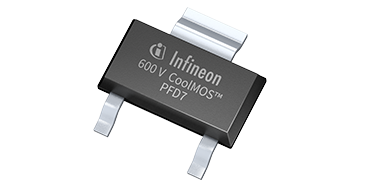

MOSFET superjunction PFD7 CoolMOS™ da 600 V

Il CoolMOS™ PFD7 da 600 V è dotato di un diodo corporeo integrato che consente di migliorare l’indice di soft-recovery e il tempo di ripristino più veloce del settore (trr) riducendo il consumo di energia durante lo stato stabile e le operazioni a carico leggero. Pertanto, questa tecnologia è fondamentale per le applicazioni su elettrodomestici, dove l’efficienza energetica ha un ruolo di primaria importanza.

Scheda di valutazione EVAL_DRIVE_3PH_PFD7 per applicazioni con azionamenti a motore

Questa scheda di valutazione è stata sviluppata per supportare i clienti durante i primi passi di progettazione di uno stadio di potenza trifase per applicazioni come ventole, frigoriferi, pompe o piccoli elettrodomestici.

La scheda con sofware iMOTION™ fornisce:

  • Un algoritmo di rettifica sincrono per ridurre lo stress da commutazione forzata di corrente inversa.
  • Un controllo di velocità sensorless direttamente all’avvio FOC.
  • Modulazione vettore spaziale (SVM) trifase o bifase.
  • Protezione da sovracorrente (OCP) hardware e software.

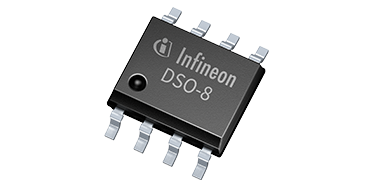

2ED28073J06F IC gate driver con diodo bootstrap integrato (BSD)

Questo IC gate driver mezzo ponte da 600 V è dotato di diodo bootstrap integrato e tipiche correnti da 0,02 A sorgente e 0,08 A di caduta. È contenuto in un pacchetto da DSO-8 e adatto ad azionare MOSFETs con diodo corporeo rapido integrato, come i MOSFETs 600 V CoolMOS™ PFD7 superjunction.

Vantaggi e caratteristiche principali PFD7 CoolMOS™ 600 V

Tecnologia modernissima

La tecnologia di PFD7 CoolMOS™ 600 V combina prestazioni da primo della classe alla facilità d’uso, costruita grazie a oltre 20 anni di esperienza.

Flessibilità di progettazione

  • Portafoglio con ampia gamma di valori RDS(on) fino a ≤ 2 Ohm
  • Supporto di progetti efficaci in termini di costi con pacchetti SMD come SOT-223

Robustezza e facilità d’uso

  • Protezione dalle ESD fino a 2 kV
  • Diodo corporeo integrato rapido e robusto
  • Eccellente robustezza di commutazione

Ottimizzato per azionamenti a bassa potenza

  • Supporta la tendenza al risparmio energetico dei principali elettrodomestici con motori a velocità controllata
  • Ottimizzato per alta efficienza soprattutto a condizioni di carico leggere (es. <300 W)
  • Riduzione sia dei costi di materiale che di quelli operativi

Aumento dell'efficienza energetica

  • Aumento fino al 2% dell'efficienza
  • Comportamento termico migliore fino a 18°C
  • Per intervalli di potenza fino a 300 W

* Rispetto a CoolMOS™ CE
