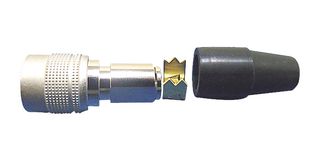

HR10A-10P-12S(73)

La serie HR10A di Hirose (HRS) è composta da micro connettori di accoppiamento push-pull a basso costo sviluppati per rispondere ai bisogni della clientela di facilità di gestione, miniaturizzazione e alta densità. I connettori serie HR10 offrono leggerezza e la certezza di un'alta affidabilità e durata, oltre a cicli di push-pull senza difficoltà. Possono essere usati in apparecchiature elettroniche di piccole dimensioni che necessitano componenti di grande solidità. Connettori semplici e ben progettati, la cui finitura opaca contribuisce all'abbellimento delle apparecchiature. La serie HR10 più compatta è sottile come una sigaretta e si adatta a qualsiasi applicazione con la sua struttura ben bilanciata e semplificata in uno spazio limitato. Il sistema a cinque blocchi permette l'accoppiamento in un solo modo, così da poter trovare la posizione giusta anche in caso di collegamento alla cieca.

• Tipo di guscio per spina, jack e presa
• Il numero di contatti varia da 4 a 20
• Corrente nominale: 2A
• Intervallo di temperatura di esercizio: da -25°C a 85°C
• Il pin connettore è posizionato in modo da evitare qualsiasi danno derivante da accoppiamento cieco
• Il meccanismo push-pull salva spazio facilita la multi installazione dei connettori
• Montaggio e cablaggio semplici
• Guscio in ottone e lega di zinco nichelato satinato
• Isolamento in PBT/poliammide blu o nero
• Terminale maschio in bronzo/ottone placcato oro/argento e terminale femmina in bronzo fosforo/berillio
