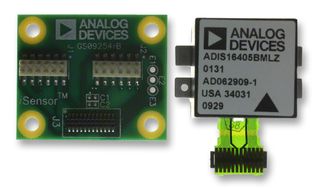

ANALOG DEVICES - ADIS16405/PCBZ - ADIS16405, SENSOR, SPI, EVAL BOARD

ANALOG DEVICESADIS16405/PCBZ
L'immagine ha scopi puramente illustrativi.
Fare riferimento al codice e datasheet del costruttore.
Produttore:
ANALOG DEVICES
Codice Farnell:
1849514
Codice produttore:
ADIS16405/PCBZ

Technical Data Sheet (476.75KB) EN
Technical Data Sheet (476.75KB) EN

Informazioni sui prodotti
  • ADIS16405, SENSOR, SPI, EVAL BOARD
  • Produttore Chip: Analog Devices
  • Numero Core Chip: ADIS16405
  • Tipo di Applicazione Kit: Sensore
  • Sottotipo Applicazione: Sensore Inerziale Triassiale
  • Contenuto Kit: Board
  • Caratteristiche: -
  • Sostanze Estremamente Preoccupanti (SVHC): No SVHC (16-Dec-2013)
  • Famiglie MCU Supportate: ADIS16405
  • Tipo: Three-Axis Accelerometer
ADIS16405 Triaxial Inertial Sensor with Magnetometer Evaluation Board
ADIS16405/PCB è una "scheda breakout" che fornisce ADIS16405BMLZ e interfaccia PCB per semplificare il processo di "prototipazione" durante gli stadi iniziali di progettazione e valutazione. ADIS16405BMLZ è un IMU MEMS completamente calibrato, con SPI per le comunicazioni digitali. È dotato di connettore interfaccia 24 pin su due file, che minimizza lo spazio occupato ma non supporta connessioni standard con cavo a nastro. L'interfaccia PCB fornisce l'accesso al ADIS16405MLZ, tramite connettori a 12 pin su due file, che supportano sistemi standard con cavo a nastro e le tecniche di connessione a saldatura manuale. I prodotti iSensor ADIS16405 sono sistemi inerziali che includono un giroscopio triassiale, un accelerometro triassiale e un magnetometro triassiale. ADIS16405 combina la tecnologia iMEMS con condizionamento del segnale per ottimizzare le prestazioni dinamiche. La calibrazione di fabbrica caratterizza ogni sensore per sensibilità, bias, allineamento e accelerazione lineare.
  • Giroscopio digitale triassale ADIS16405/PCB con scaling digitale dell'intervallo
  • Consente impostazioni a ±75°/sec, ±150°/sec e ±300°/sec
  • Dotato di accelerometro digitale triassiale da ±18g
  • Dotato di magnetometro digitale triassiale da ±2.5gauss
  • Consente funzionamento autonomo e acquisizione dati
  • Allineamento assiale, bias e sensibilità tarati in fabbrica
  • Interfaccia seriale compatibile SPI
  • Sensore di temperatura embedded
  • Consente controllo e funzionamento programmabile
  • Resistenza a urti da 2000g
  • Automazione e Controllo di Processo
  • Difesa, Esercito e Aerospaziale
Trova prodotti simili raggruppati per attributi comuni

Disponibilità

Disponibilità: Fuori produzione

Prezzo per: 1 Unità

Q.tà minima ordinabile: 1

Q.tà ordinabile multipla di: 1

Prezzo per unità: N/A

  1. This product cannot be ordered
Legislazione e ambiente
Prodotti simili
Trova prodotti con caratteristiche simili a questa. Visualizza i prodotti all'interno di questa categoria con le caratteristiche specificate, cliccando su uno dei link seguenti.
Accessori
Codice Farnell Codice produttore Produttore / Descrizione Disponibilità Prezzo Q.tà
ADIS16405BMLZ

ANALOG DEVICES

IC, MODULE, GYRO, ACCEL, MAG, 24PIN

Funzione Modulo MEMS:Giroscopio Triassiale, Accelerometro Triassiale, Magnetometro Triassiale; Tensione di Alimentazione Min:4.75V; Tensione di Alimentazione Max:5.25V; Modello Case S;

13 in stock
Termine ultimo
12 Stock nel Regno Unito: Ordinare prima delle 19:30 (per i componenti nastrati in bobina (servizio di reeling) 17:30) lun - ven (escluse le festività nazionali)
1 Stock in Europa: Ordinare prima delle 19:30 (per i componenti nastrati in bobina (servizio di reeling) 17:30) lun - ven (escluse le festività nazionali)
Prezzo
per: 1 Unità
1+
€ 504,05
5+
€ 494,17
10+
€ 484,48
20+
€ 474,98
